DNCR 110 SERİSİ

   KARTON KUTU KATLAMA YAPIŞTIRMA MAKİNESİ

MAKİNE GENEL ÖZELLİKLER :

• Makine kutu/karton katlamasına ilaveten oluklu kutular için de katlamaya uyumludur. (Opsiyon olarak 40 mm kayış verilir.)
• Makine genel kayışlar ölçüleri-Alt grup:24 mm & Üst baskı grubu:19 mm
• Kasnak ya da mil çıkartmaya gerek olmaksızın kolaylıkla kayış değiştirme imkanı.
• Alt lamaların rahat hareketini sağlayan grafitli yatak sistemi.
• Kutu kalınlığına göre kolay ayarlanabilen üst baskı sistemi.
• Lama gruplarının kolayca hareket ettirilebilmelerini sağlayan kromlu miller ve grafitli burçlar.
• En zor şartlarda sorunsuz çalışacak, uzun ömürlü, özel olarak tasarlanmış alt taşıyıcı kayış sistemi kasnaklarında rulmanlı yataklar.
• 15X15 mm ve 20 x 20 mm ölçülerinde destek profilleri.
• Büyük diskli, geniş hazneli alt kola çanağı ve ayar gerektirmeyen sıyırıcılar.3mm ve 6mm paslanmaz disk ve sıyırıcı grubu.
• Dijital konum sayaçları.
• İşlenecek malzeme türleri: 150-650 /m2 + E, F, C, B, EB, BC, dalga oluklu.
• Makine boyu:13.5 mt.
• Alt lama hareketini manuel-elektrikli sağlayan taşıyıcı lama grubu.

MAKİNE BÖLÜMLERİ VE TEKNİK ÖZELLİKLERİ :

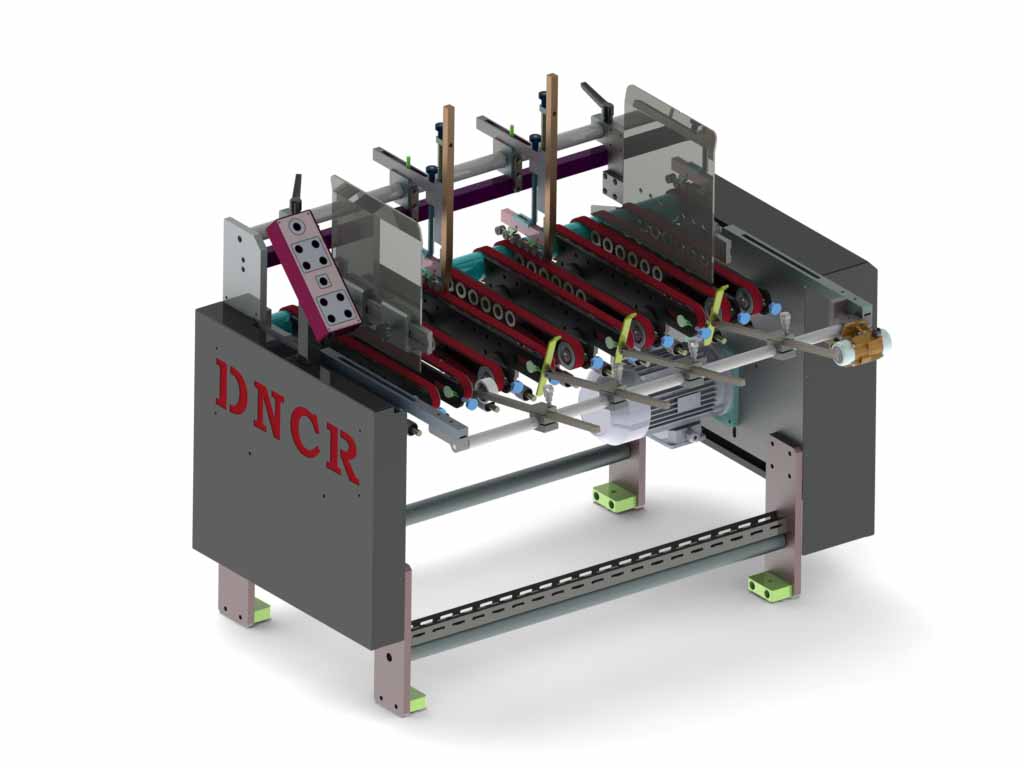

Besleme / Yükleme Bölümü :

• 10 adet (1300mm x 8mm x 25mm) sağa ve sola birbirinden bağımsız kolay ayarlanabilen, yükleme kayışları.
• Ayarlı vibrasyon motoru.
• Birbirinden bağımsız, ileri geri ayarlanabilen ve ihtiyaca göre sökülüp takılabilen elmas diller grubu (2 adet)
• Bağımsız kayış gerdirme olanağı.
• Kolay monte-demonte edilebilen kayış sistemi.

Ön Katlama Bölümü :

• Kutuların 135 dereceye kadar yatırılmasını sağlayan orta caka sistemi.
• 3+3+3 taşıyıcı lama grubu.
• Yapıştırma kulağı caka grubu.
• Orta caka grubu.
• Kaydırılabilir ayarlı üst baskılar
• Dirseksiz köprülü model 3 adet üst baskı taşıma grubu

Dip Kilit Uygulaması :

• 3 hatlı alt taşıyıcı kayış ve 3 hatlı üst baskı grubu. (kaydırılabilir ayarlı)
• Birbirinden farklı 3 boyda 2 şer adet düz kepçe.
• Birbirinden farklı 3 boyda 2 şer adet ters kepçe.
• Katlama tırnak grubu. (3 nokta makine için 6 adet / 4-6 nokta makine için 8 adet)
• Çeşitli kutulara göre değiştirilebilen farklı ölçü ve yapılarda katlama tırnak çelikleri.
• Bu uygulama ön katlama ünitelerinde gerçekleştirilir.

 4-6 Nokta Servo Geri Katlama Opsiyonu :

• DINCER Servo Geri Katlama Sistemi, sürekli ve düzenli 4 Nokta geri katlama fonksiyonu sağlar. Servo sistem sayesinde, kutu kulak boyunun sisteme girilmesinden sonra bütün ayarlar otomatik olarak belirlenir ve makine ebadı dahilindeki tüm kutu çeşitlerinin katlaması başka bir veriye gerek kalmaksızın sağlanır. Operatör, dokunmatik ayar ekranı sayesinde farklı tür ve gramajlarına bağlı parametre değişikliklerini kolayca yapar.
• Birbirinden farklı 2 boyda 2 şer adet ters kulak tahta kepçe
• Birbirinden farklı 2 boyda 2 şer adet düz kulak tahta kepçe
• Kapaklı 4 Nokta kutular için çeşitli ölçülerde paslanmaz çubuklar.
• Geri katlama için 2 servo motor ve mesafe ayarı için sabit 2 sensör
• Bu uygulama ön katlama ünitelerinde gerçekleştirilir.
• Asansörlü otomatik ayar yapılabilen sistem grubu.
• Birbirinden farklı 2 çeşit 3 lü tırnak gövde 8 adet ve tırnaklar 24 adet
• 1 çeşit 2 li tırnak gövdesi 6 adet ve tırnaklar 12 adet

Son Katlama Bölümü :

• Kutuların kolay ve rahat bir akımla yatırabilmesi için tasarlanmış son katlama ünitesi.
• Kromlu, ünite boyunca giderek değişen açılarla yerleştirilebilen, kolay ayarlı krom katlama kayışı makaraları.
• Hızları birbirinden bağımsız ayarlanabilen katlama kayışları.
• Yatırıcı kayışlar 3 adet 30mm ve 3 adet 40 mm
• Kutu yatırılmasında kullanılan, kolay ayarlanabilir, poliamid rehberler.
• Özel kutular için geri alınabilir son dikme makarası.
• Farklı boy ve kulaklı kutular için değiştirilebilir, 2 ayrı ölçüde kılıç sistemi.
• Küçük caka (1 adet)

Düşüş Bölümü :

• Kutu boy ve şekillerine göre her yönde ayarlanabilen mekanizma grubu.
• Makine çalışırken kayış ayar imkanı
• Yapıştırılan kutu miktarını gösteren, ayarlanabilir sayıcı & vurucu aygıt.
• 4 KW AC düşüş motoru.
• Yukarı-aşağı rahat ayarlanabilen eksantrik ayar düzeneği.
• 24 mm alt-üst kayış grubu
• Elektrikli hareket alan taşıyıcı lama grubu.

Pres Bölümü :

• 72,5 cm eninde konveyör kayışı.
• 514 cm Pres üst baskı kayış uzunluğu. (2,5mm kalınlık)
• 827 cm Pres alt baskı kayış uzunluğu. (2,5mm kalınlık)
• Alt ve üst ayrı ayrı olmak üzere, kayışların sağa-sola kaçmasını önleyen kayış düzeltme grubu.
• Basınç ayarlı baskı merdaneleri.
• Merdaneler arası baskı yaratan 7 adet piston grubu.
• İz yapmayan, ayarlanabilen özel esnek malzemeden pres üst baskı kayışı. (30mm x 5mm x 520 cm)
• İhtiyaca göre, yukarı ve aşağı ayarlanabilen ön alt giriş merdane grubu.
• Pres hızının, makineden kutu aktarımına uyumlu olmasını sağlayan zaman düzenleyici.
• Bütün ünitenin kolayca hareket ettirilebilmesi için taşıma tekerlekleri.
• Pres boyu: 4 mt
• 1,5 KW pres motoru

Üst Baskı Grubu :

• Kayış gerdirme makine grubu.
• Kromlu ve nikel bağlantı grubu parçaları.
• Yukarı-aşağı hareket sağlayan kol grubu.

Elektrik Elektronik Otomasyon Sistemi :

• Tüm elektrik ekipmanları için makineden ayrı konumlandırılmış elektrik kabini.
• Siemens otomasyon kontrol sistemi S7-1200 PLC,
• Makinenin tüm fonksiyonlarına ulaşma imkanı sağlayan KTP-700 (7'') Siemens hassas dokunmatik ekran.
• Makina 4-6 nokta sistemi için hassas dokunmatik ekran.
• 1 adet uzaktan kumanda (1.5 Volt X 2 AD ALKALİ PİL)
• Yükleme, düşüş ve preste bulunan yardımcı kontrol butonları.
• Güvenlik durumları için programlanabilir alarm kornası.
• 4 adet senkronize çalışan Gamak AC Motor ve Siemens sürücüler (V20 Serisi).
• 1 adet 3 Kw Yükleme Motoru
• 1 adet 4 Kw Düşüş Motoru
• 1 adet 1,5 Kw Pres Motoru
• 1 adet 0,37 Kw Pres İleri Geri Motoru
• 1 adet 15 Kw Ana Motor
• 11 adet 0,18 Kw Sağ Sol Ayar AC Motorlar
• 2 adet 4-6 nokta Sistemi için 3,5 Kw Servo Motor ve Sürücüleri (V90 Serisi)
• 2 adet 4-6 nokta Sistemi için 0,75 Kw AC Motor
• Makina Gücü: 26 KW (3 NOKTA ) / 32 KW (4_6 NOKTA)
• Volt: 380 / 400 V
• Hertz: 50 / 60 Hz.
• Maksimum Kayış hızı: 400 m/dk

İçeren Ekipmanlar :

• CD/Patates/Sunum dosyası dosyaları kutuaçmanları
• Konik ve Konik Dip kilit kutu ataçmanları
• Oluklu kutular için yatırıcı kayalar 30 mm ve 40 mm

 Kutu Düzeltme Sistem Grubu :

Katlanmış kutuları düşüş bölümünde prese girmeden önce kenar hizalamasını sağlar.·

Kutuların pres bölümünde daha rijit yapışması için öncesinde uygulanan bir sistemdir.·

Pnömatik valf sistemi ile dairesel hareketi vurucu tırnaklara iletir.

( KUTU ÇEŞİTLERİ )

DÜZ HAT :

 Düz kutu, dip kilit, çift duvar, sunum klasörleri.

​( 96 - 1100 mm, 60 - 600 mm, 180 mm )

OTOMATİK DİPKİLİT :

Cd kutuları, patates kutuları, konik kilit, seperatörlü kutular.

  ÇİFT DUVAR :

Zarf katlama, sunum klasörleri.

4 KÖŞE :

3 nokta , yan yapıştırma ,Z katlama, 4 nokta.

6 KÖŞE :

3 nokta , yan yapıştırma ,Z katlama, 4 nokta, 6 nokta.

SIVAMALI ve OLUKLU :

150 gr – 650 gr gramajlı kartonlar ve B, C, E, F, EB, BC, dalga oluklu kalınlıktaki sıvamalı ürünler.
